Cara Menguji Transistor dengan AVO Meter

Cara Mengecek Transistor dengan AVO Meter | Sebelumnya kita sudah mempelajari bagaimana fungsi multimeter dan cara menggunakannya. AVO meter adalah suatu alat ukur yang digunakan untuk mengukur Arus listrik (Ampere), Hambatan listrik (Ohm) dan tegangan listrlk (volt), jadi bisa kita simpulkan bahwa Avo meter merupakan paket alat ukur yang multi fungsi (Multimeter).

Pada tulisan kali ini kita bahas khusus cara mengukur Transistor (menentukan kaki-kakitransistor, menentukan jenis transistor dan men-cek transistor dalam kondisi baik atau sudah rusak).

Kita ketahui bahwa Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prisippengujian dioda diterapkan pada pengujian transistor.

Cara Menguji Transistor dengan AVO Meter

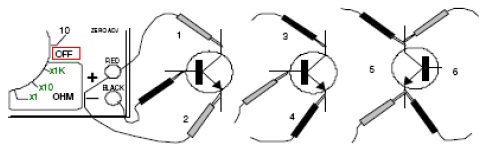

Menguji transistor
1. Menguji transistor jenis NPN
Sakelar jangkah pada x100 ,
  • Penyidik hitam pada Basis, Penyidik merah pada Kolektor, jarum harus bergerak ke kanan
  • Penyidik hitam tetap pada Basis, Penyidik merah dipindah ke Emitor, jarum harus bergerak ke kanan lagi.
  • Penyidik merah dipindah pada Basis dan hitam pada Kolektor, jarum harus tidak bergerak
  • Penyidik merah tetap pada Basis Penyidik hitam dipindah ke Emitor jarum juga harus tidak bergerak.
Saklar jangkah pada 1 k,
  • Penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit bergerak ke kanan dan bila dibalik jarum harus tidak bergerak.
2. Menguji transistor jenis PNP
Sakelar jangkah pada x100
  • Penyidik hitam pada Basis, Penyidik merah pada Kolektor, jarum harus tidak bergerak
  • Penyidik hitam tetap pada Basis, Penyidik merah dipindah ke Emitor, jarum harus tidak bergerak
  • Penyidik merah dipindah pada Basis dan hitam pada Kolektor, jarum harus bergerak
  • Penyidik merah tetap pada Basis Penyidik hitam dipindah ke Emitor harus bergerak.
Saklar jangkah pada 1 k,
  • Penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit bergerak ke kanan dan bila dibalik jarum harus tidak bergerak.
Kesimpulan : Apaila salah satu peristiwa/pengujian diatas tidak terjadi, maka kemungkinantransistor rusak, dan dengan cara pengujian diatas kita juga bisa menentukan posisi/letak kaki-kaki tranistor (basis, kolektor dan emitor)

3. Menguji Transistor FET
Penentuan jenis FET dilakukan dengan saklar jangkah pada x100 penyidik hitam pada Source dan merah pada Gate. Bila jarum menyimpang, maka janis FET adalah kanal P dan bila tidak, FET adalah kanal N

Cara Menguji Transistor dengan AVO Meter
Menguji Transistor Jenis FET
Kerusakan FET dapat diamati dengan rangkaian pada gambar diatas. Dengan Mengunakan potensiometer dan dirangkai seperti gambar, Saklar Jangkah diletakkan pada x1k atau x10k, potensio pada minimum, resistansi harus kecil. Bila potensio diputar ke kanan, resistansi harus tak terhingga. Bila peristiwa ini tidak terjadi, maka kemungkinan FET rusak

4. Menguji Transistor UJT
Cara kerja UJT (Uni Junktion Transistor) adalah seperti switch, UJT kalau masih bisa on off berarti masih baik.
Saklar Jangkah pada 10 VDC dan potensio pada minimum, tegangan harus kecil. Setelah potensio diputar pelan-pelan jarum naik sampai posisi tertentu dan kalau diputar terus jarum tetap disitu. Bila jaum diputar pelan-pelan ke arah minimum lagi, pada suatu posisi tertentu tiba-tiba jarum bergerak ke kiri dan bila putaran potensio diteruskan sampai minimum jarum tetap disitu. Bila peristiwa tersebut terjadi, maka UJT masih baik.


Sumber
